GZV12-400滾柱交叉導軌

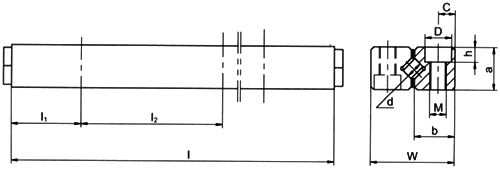

參數	d	W	a	b	c	M	l₁	l₂	D	h	額定載荷(kN)
型號	d	W	a	b	c	M	l₁	l₂	D	h	Cz	C₀z
SGV2	2	12	6	5.5	2.5	M3	7.5	15	4.4	2	0.17	0.12
SGV3	3	18	8	8.3	3.5	M4	12.5	25	6	3.1	0.27	0.36
SGV4	4	22	11	10.2	4.5	M5	20	40	8	4.2	0.63	0.76
SGV6	6	30	15	14.4	6	M6	25	50	9.5	5.2	1.7	1.9
SGV9	9	40	20	19.2	8	M8	50	100	10.5	6.2	4.3	4.36
SGV12	12	58	28	28	12	M10			14	8.2	7.2	7.6
SGV15	15	71	36	34.4	14	M12			17.5	10.2	11.2	12.3
SGV18	18	83	40	40.2	18	M14			20	12.2	15.9	17.8
HRBN	*導軌長度與滾柱個數 Cz-單個滾柱的額定動載荷 Coz-單個滾柱的額定靜載荷*											*AZI*
SGV2	導軌長度l	30	45	60	75	90	105	120				GZV2
SGV2	滾柱個數Z	5	8	11	13	16	18	21				GZV2
SGV3	導軌長度l	50	75	100	125	150	175	200				GZV3
SGV3	滾柱個數Z	7	10	14	17	21	24	28				GZV3
SGV4	導軌長度l	80	120	160	200	240	280	320				GZV4
SGV4	滾柱個數Z	7	11	15	19	23	27	31				GZV4
SGV6	導軌長度l	100	150	200	250	300	350	400	450	500	600	GZV6
SGV6	滾柱個數Z	7	10	13	17	20	24	27	31	34	41	GZV6
SGV9	導軌長度l	200	300	400	500	600	700	1200				GZV9
SGV9	滾柱個數Z	10	15	20	25	30	35	60				GZV9
SGV12	導軌長度l	200	300	400	500	600	700	800				GZV12
SGV12	滾柱個數Z	7	10	14	17	21	24	28				GZV12
SGV15	導軌長度l	300	400	500	600	700	800	900	1000			GZV15
SGV15	滾柱個數Z	8	11	13	16	19	22	25	27			GZV15
SGV18	導軌長度l	400	500	600	700	800	900	1000	1100	1200	1300	GZV18
SGV18	滾柱個數Z	9	11	13	16	18	20	23	25	27	31	GZV18
普通級：無標號、普高級：GH 、高級：H 、精密級：P 注：1.E=1/2名義高度+滾子半徑 2.高度相互配對是指同一臺面上床身所需使用的4根導軌、標注同一出廠編號
